Matriz de 8x8 LED controlada con 2 shift register y PIC

Muchas personas experimentan a diario con arrays de 8x8 LED y un porcentaje de esas personas reflejan sus dudas en distintos sitios desperdigados por la red destinados a este mundillo de la electrónica y los microcontroladores.

Precisamente de una duda que se me planteó hace poco por correo electrónico surgió un pequeño proyecto a modo de ejemplo de un array de 8x8 LED; El cual funciona de maravillas tanto simulado como físicamente y es por eso que lo publico en esta ocación.

Dicho proyecto está basado en una serie de artículos anteriores dedicados a los shift register, en otras palabras es una implementación de los registros para usarlos con una matriz de LED.

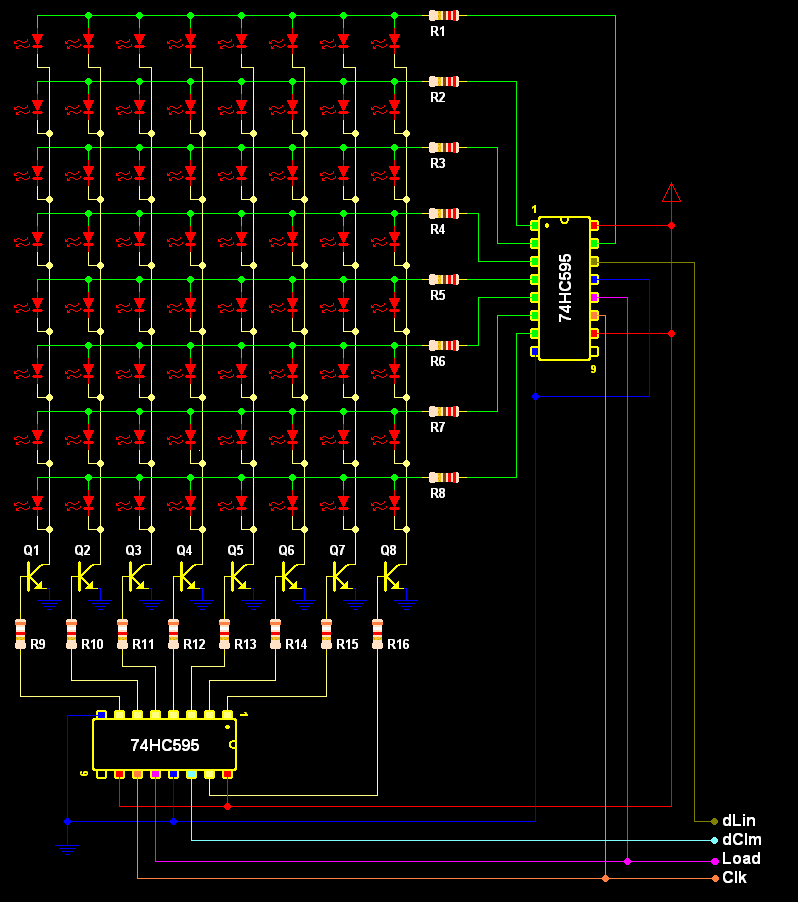

Aquí presento el diagrama de conexión:


El PIC utilizado en esta ocación es el PIC16F88 por ser muy fácil de implementar y contar con oscilador interno.

La línea Load se conecta al pin B0 del PIC, Clk al B1, dClm a B2 y dLin a B3.

La lista de componentes es mas cuantiosa que variada pues esta compuesta por:
R1-R88 x Resistencias de 220Ω
R9-R168 x Resistencias de 3,9KΩ
Q1-Q88 x Transistores BC547 o similar

2 x 74HC595

64 x LED rojo de 5mm brillo standard

El código, escrito en CCS C, para probar el hardware es el que sigue a continuación, solo he dejado las letras pertinentes a PICROBOT, ya que sino se hace muy largo y repetitivo para mostrarlo como ejemplo, pero desde este link te puedes descargar el código completo con las letras en mayúsculas A-Z, el .HEX, el .COF para simularlo en el ISIS de Proteus y el .DSN con el diseño.

Hay dos versiones del código en este paquete, matriz8x8Q y matriz8x8. La primera es para cuando se usen los transistores a los cátodos de los LED y la segunda si los cátodos van directamente a las salidas del registro de desplazamiento encargado de controlar las columnas.

La única diferencia entre las dos versiones es que la primer versión (Q) no invierte y la segunda si lo hace, las salidas del registro encargado de controlar las filas.

Se podría haber solucionado el problema declarando o no una macro instrucción dirán algunos, después de todo lo único que varía es un caracter de una versión a otra, pero para no confundir, y como este es un ejemplo sencillo, decidí hacerlo así. En un futuro ejemplo de la implementación tal vez incluya una macro instrucción.

/*************************************************************************
**                                                                      **
**    Ejemplo básico para controlar una matriz de 8x8 LEDs con PIC.     **
**                                                                      **
**                      (c) 2010 Gerardo Ariel Ramírez                  **
**                            picblog@hotmail.com                       **
**                       http://picrobot.blogspot.com/                  **
**                                                                      **
**************************************************************************
**                                                                      **
**  Microcontrolador: PIC16F88           Oscilador: Interno - 8 MHz     **
**          Lenguaje: CCS C                                             **
**                                                                      **
*************************************************************************/

#include <16f88.h>      // Tipo de microcontrolador
#fuses INTRC_IO,MCLR    // Oscilador interno, MCLR activo
#fuses NOPUT,NOBROWNOUT // Sin Brownout reset ni Power up timer
#use fast_io(all)       // La configuración de los puertos solo se hace al principio.
#use delay(clock=8M)    // Velocidad del oscilador interno 8 MHz

#define Load   PIN_B0   // Load (STCP ambos integrados) B0
#define Clk    PIN_B1   // Clock (SHCP ambos integrados) B1
#define dClm   PIN_B2   // Data para las columnas (DS integrado 1) BC2
#define dLin   PIN_B3   // Data para las lineas (DS integrado 2) B3

char  Memoria[96];      // 96 Bytes para la memoria (0 - 95)
char  Visor[8];         // 8 para el visor (8 columnas)

int1  flag;             // Flags de control
int1  flag2;
int   indx;             // Indice donde almacenará las nuevas columnas.
int   line;             // Linea que a mostrar.
int   time;             // Variables para el control de
int   ptime;            // la velocidad de desplazamiento.
int   t;                // Variable auxiliar.

void CargaMem(char Ascii);
void GuardaClm(char c);

#int_rtcc
void isr(){
   int Mul=128;         // Cada vez que ocurre la interrupcion
   if(++line>7)Line=0;  // selecciona la siguiente linea, si se pasa de 7 vuelve a 0.

   if(++ptime>5){      // Suma 1 a ptime. Si se pasa de 20
      ptime=0;          // lo pone en 0 y suma 1 a time.
      if(++time>200){   // Si se pasa de 200
         time=0;        // lo pone en 0
         Flag=true;     // y activa el flag.
      }
   }


   for(t=0;t<8;t++){    // Bucle 0 - 7 (Lineas)

      output_bit(dLin,!!(Visor[Line]&Mul));  // dLin es seteado con el valor
                                             // del bit de la fila actual.
      if (Line==t)output_high(dClm);         // Si Line es igual a t
                                             // activa el bit correspondiente
      else  output_low(dClm);                // a la columna, sino lo desactiva.

      output_low(Clk);  //
      output_high(Clk); // Rota el contenido interno del 74HC595.

      Mul>>=1;          // Divide la mascara que compara con Visor[] (128,64,32...)
   }
      output_low(Load);
      output_high(Load);// El contenido interno del integrado pasa a las salidas.

}
void main(){
   int k;
   set_tris_a(0x00);
   set_tris_b(0x00);
   for (k=0;k<8;k++){
      Visor[k]=0;
   }
   for (k=0;k<96;k++){
      Memoria[k]=0;
   }                    // Limpia la memoria y el visor

   flag=true;           // Activo el flag para que cargue la memoria

   setup_timer_0(RTCC_INTERNAL|RTCC_DIV_1);  // Configuración del Timer0
   enable_interrupts(int_rtcc);              // Interrupcion por Timer0
   enable_interrupts(global);                // Interrupciones globales

   do{
      if (Flag){                 // Si el flag está activado
         flag2=true;             // Activa el flag2

         for (k=0;k<8;k++){      // Pasa el contenido de las primeras 8
            visor[k]=Memoria[k]; // columnas en memoria al visor
         }

         for (k=0;k<95;k++){        // Rota el contenido de toda la memoria
            Memoria[k]=Memoria[k+1];// a la izquierda 1=1+1, 2=2+1, n=n+1...

            if (Memoria[k]!=0){Flag2=false;} // Si hay alguna columna que no
                                             // esté vacía desactiva el flag2
         }
         Memoria[95]=0;             // Limpia la ultima columna de la memoria

        if (Flag2){                 // Si flag2 está activo
            indx=7;                 // a partir de la columna 7
            CargaMem("PICROBOT");   // escribe PICROBOT
         }
         Flag=false;                // Desactiva el flag

      }
   }while (true);    // Bucle infinito


}

void GuardaClm(char c){
   if (indx<94){
      Memoria[indx]=c;     // Guarda la columna en la ubicación actual de memoria
      indx++;              // y aumenta el indice
   }
}


void CargaMem(char ascii){    // Carga la memoria con el caracter deseado
   switch (ascii){

      case('B'):
      GuardaClm(0b01111111);
      GuardaClm(0b01111111);
      GuardaClm(0b01001001);
      GuardaClm(0b01001001);
      GuardaClm(0b01111111);
      GuardaClm(0b00110110);
      break;

      case('C'):
      GuardaClm(0b00111110);
      GuardaClm(0b01111111);
      GuardaClm(0b01000001);
      GuardaClm(0b01000001);
      GuardaClm(0b01100011);
      GuardaClm(0b00100010);
      break;

      case('I'):
      GuardaClm(0b01000001);
      GuardaClm(0b01000001);
      GuardaClm(0b01111111);
      GuardaClm(0b01111111);
      GuardaClm(0b01000001);
      GuardaClm(0b01000001);
      break;

      case('O'):
      GuardaClm(0b00111110);
      GuardaClm(0b01111111);
      GuardaClm(0b01000001);
      GuardaClm(0b01000001);
      GuardaClm(0b01111111);
      GuardaClm(0b00111110);
      break;

      case('P'):
      GuardaClm(0b01111111);
      GuardaClm(0b01111111);
      GuardaClm(0b00001001);
      GuardaClm(0b00001001);
      GuardaClm(0b00001111);
      GuardaClm(0b00000110);
      break;

      case('R'):
      GuardaClm(0b01111111);
      GuardaClm(0b01111111);
      GuardaClm(0b00001001);
      GuardaClm(0b00011001);
      GuardaClm(0b01111111);
      GuardaClm(0b01100110);
      break;

      case('T'):
      GuardaClm(0b00000011);
      GuardaClm(0b00000001);
      GuardaClm(0b01111111);
      GuardaClm(0b01111111);
      GuardaClm(0b00000001);
      GuardaClm(0b00000011);
      break;
   }
      GuardaClm(0b00000000);
}

Controlar 8 displais de 7 segmentos con shift register

Continuando con el tema de los shift register, ofreceré algunas utilidades a dichos integrados utilizando un microcontrolador a modo de ejemplo y totalmente funcionales.

El ejemplo que aquí propongo es la utilización de los registros para controlar 8 displais de 7 segmentos, como ya vimos anteriormente en este artículo, pero con el agregado de la implementación de un teclado; Pero aquí les proporciono el ejemplo completo con el código fuente en CCS C y su respectivo .HEX para que puedan grabarlo en el PIC y probarlo.

He aquí el diagrama de conexión:

El diagrama es bastante sencillo, solo hace falta conectar cada segmento de cada display a las salidas (Q0-Q7) del shift register encargado de "dibujar" los números y el ánodo común de cada display a cada una de las salidas del segundo integrado. También este diseño es válido si los displais son de cátodo común la única diferencia está en que habría que hacer una pequeña modificación en el código.

Para probar el código que les propongo, al diagrama anterior hay que agregarle algunas cosas como por ejemplo 10 pulsadores, 10 diodos 1N4001-7 y 2 resistencias de unos 10KΩ, como se ve en el siguiente diagrama.

Cada ánodo de los diodos se conecta a una salida diferente del shift register encargado de seleccionar el display que se iluminará, de esta forma multiplexámos el teclado de modo que a cada iteración del bucle encargado de encender un display comprobamos una tecla, como esto nos da la posibilidad de conectar solo 8 pulsadores, se agrega otra entrada para comprobar una segunda línea.

A continuación les dejo el código:
/*************************************************************************
**                                                                      **
**             Ejemplo para controlar 8 display de 7 segmentos          **
**              y un teclado con dos shift register y un PIC.           **
**                                                                      **
**                      (c) 2010 Gerardo Ariel Ramírez                  **
**                            picblog@hotmail.com                       **
**                       http://picrobot.blogspot.com/                  **
**                                                                      **
**************************************************************************
**                                                                      **
**  Microcontrolador: PIC16F88           Oscilador: Interno - 8 MHz     **
**          Lenguaje: CCS C                                             **
**                                                                      **
*************************************************************************/

#include <16f88.h>         // Tipo de microcontrolador
#fuses INTRC_IO,MCLR,NOPUT,NOBROWNOUT // Fuses
#use fast_io(all)
#use delay(clock=8M)

#define Load      PIN_B0   // Load (STCP ambos integrados) B0
#define Clk       PIN_B1   // Clock (SHCP ambos integrados) B1
#define dDsp      PIN_B2   // Data para seleccionar display (DS integrado 1) B2
#define dSeg      PIN_B3   // Data para activar segmentos (DS integrado 2) B3
#define Teclado1  PIN_B4   // Entrada de teclas 0-7
#define Teclado2  PIN_B5   // Entrada de teclas 8 y 9

#define Seg_A  0x01
#define Seg_B  0x02
#define Seg_C  0x04
#define Seg_D  0x08
#define Seg_E  0x10
#define Seg_F  0x20        // Los bits correspondientes a cada segmento de cada display.
#define Seg_G  0x40        // Estos bits se comparan mediante la máscara Mask.

int Digit[8];
int Numero[10]={
Seg_A + Seg_B + Seg_C + Seg_D + Seg_E + Seg_F,
Seg_B + Seg_C,
Seg_A + Seg_B + Seg_D + Seg_E + Seg_G,
Seg_A + Seg_B + Seg_C + Seg_D + Seg_G,
Seg_B + Seg_C + Seg_F + Seg_G,
Seg_A + Seg_C + Seg_D + Seg_F + Seg_G,
Seg_A + Seg_C + Seg_D + Seg_E + Seg_F + Seg_G,
Seg_A + Seg_B + Seg_C
Seg_A + Seg_B + Seg_C + Seg_D + Seg_E + Seg_F + Seg_G,
Seg_A + Seg_B + Seg_C + Seg_D + Seg_F + Seg_G
}; // Establece Numero[0-9] con los datos correspondientes a cada segmento que deberá encender.

void CargaMem(char Ascii);
void GuardaClm(char c);

void main(){
   int d;
   int b;
   int Mask;
   int Tecla;
   int anTecla;

   setup_ccp1(CCP_OFF);
   set_tris_a(0);                      // Puerto A como salida
   set_tris_b(0b00110000);             // Puerto B como salida excepto B4:B5 como entradas

   setup_oscillator(OSC_8MHZ);

   d=0;
   anTecla=10;

  do{
      Mask=0x80;                       // Carga la mascara, solo el MSB en high
      for (b=0;b<8;b++){               // Un bucle de 8 pasos (0-7)

         output_bit(dSeg,!(Mask&Numero[Digit[d]]));         // Le envía los bits al shift
                                                            // register encargado de encender
                                                            // los segmentos.
         if (b==d) output_high(dDsp); else output_low(dDsp);// Pone en alto el bit corres-
                                                            // pondiente al display que se va a
                                                            // encender en esta iteración.

         Mask>>=1;                     // Divide la mascara por 2 : 128, 64, 32...
         output_low(Clk);              // Low-to-High en el Clk
         output_high(Clk);             // hace que la memoria del shift register rote
      }

      output_low(Load);                // Low-to-High en Load hace que la memoria
      output_high(Load);               // del shift register se represente en sus salidas

      if (input(Teclado2)) Tecla=d+9;  // Comprueba que se haya detectado la pulsación en las
      if (input(Teclado1)) Tecla=d+1;  // entradas de teclado y lo guarda en la variable Tecla.

      if (++d>7){                      // Incrementa el display a mostrar
                                       // si se pasa de 7 vuelve a 0-
         if (Tecla!=0 && AnTecla==0){  // Si Tecla es diferente a 0 (se ha pulsado una tecla)
            for (b=7;b>0;b--){
               Digit[b]=Digit[b-1];    // Hace un scroll en los display
            }
            Digit[0]=Tecla-1;          // y guarda la tecla pulsada en el ultimo display.
         }
         AnTecla=Tecla;                // Guarda la tecla pulsada y
         Tecla=0;                      // pone Tecla a 0 para comprobar la proxima vez.
         d=0;                          // d a 0 para encender el primer display y comenzar
      }                                // otra vez.
   }while (true);                      // Bucle infinito
}

Espero que les haya gustado y lo próximo que les entregaré será un artículo sobre el control de un array de 8x8 LED con el mismo sistema.

Desde este link se puede bajar el código y el .HEX
